Fabricants de condenseurs de laboratoire

Comment les condenseurs de laboratoire optimisent-ils le transfert de chaleur et la séparation chimique dans les opérations à l’échelle industrielle ?

La condensation de vapeur dans un appareil chimique fermé nécessite une extraction contrôlée de la chaleur à travers une couche limite conductrice. Les condenseurs de laboratoire servent d'échangeur de chaleur principal dans les systèmes de synthèse organique, de distillation et de reflux, reconvertissant les réactifs et les solvants en phase gazeuse à l'état liquide par contact avec des surfaces internes refroidies. Les performances thermodynamiques de ces instruments reposent sur la maximisation de la surface disponible pour le contact de la vapeur tout en gérant la vitesse du fluide et en minimisant la résistance de la vapeur. Lorsque de la vapeur chaude pénètre dans la chambre interne d'un condenseur, elle rencontre une paroi de verre plus froide maintenue par une circulation continue de fluide dans une enveloppe extérieure ou un serpentin interne. Lorsque la chaleur latente est transférée de la vapeur au liquide de refroidissement, les gouttelettes de condensat se nucléent sur la paroi, formant un mince film liquide qui s'écoule vers le bas sous l'effet de la force gravitationnelle dans un récipient collecteur ou retourne dans le ballon de réaction primaire.

Le taux de transfert de chaleur à travers la limite du verre est influencé par l'épaisseur de la paroi, la conductivité thermique du verre borosilicaté et les caractéristiques d'écoulement du fluide de la vapeur et du liquide de refroidissement. Le liquide de refroidissement doit entrer par l’orifice d’entrée le plus bas de la chemise du condenseur et sortir par l’orifice de sortie supérieur. Cette configuration à contre-courant maintient la différence de température maximale entre la vapeur ascendante et le fluide de refroidissement sur toute la longueur de l'appareil, empêchant ainsi l'équilibre thermique à proximité du point d'entrée de la vapeur. Le maintien d'un gradient de refroidissement optimisé empêche les composés organiques volatils de s'échapper dans le système d'échappement ou de vide, maximisant ainsi l'efficacité de la récupération et préservant la sécurité atmosphérique dans les installations de traitement chimique.

Dynamique thermique et géométrie de la surface dans la condensation chimique de vapeur

La conception physique du canal de condensation interne dicte la turbulence et le temps de contact des molécules de vapeur contre la frontière refroidie. Les conceptions simples à tubes droits offrent une faible résistance à l'écoulement de la vapeur, ce qui convient à une distillation simple où un mouvement rapide du fluide est requis sans rétention de fluide. Des configurations internes complexes telles que des tubes enroulés ou des chaînes de bulbes perturbent le flux de vapeur laminaire, créant des turbulences localisées qui forcent un pourcentage plus élevé de molécules de gaz à entrer en contact avec la limite du verre froid. Cette perturbation mécanique augmente considérablement le coefficient de transfert thermique effectif sans augmenter l'empreinte verticale globale de l'assemblage de verre.

La capacité de chargement de vapeur est un autre facteur critique pour empêcher l’inondation du système et les pics de pression lors d’une ébullition à volume élevé. Si la vapeur pénètre dans le condenseur à un rythme dépassant la capacité d'extraction de chaleur de la surface de refroidissement, le liquide condensé ne peut pas s'écouler efficacement contre la force ascendante de la vapeur entrante. Ce phénomène, connu sous le nom d'inondation de colonne, entraîne une accumulation dangereuse de pression, une perte de pureté de fractionnement et un choc thermique potentiel pour les joints de verre. Les ingénieurs chimistes et les responsables de laboratoire doivent évaluer la vitesse de la vapeur, les plages de points d'ébullition et les différences de température du liquide de refroidissement pour correspondre à une échelle opérationnelle spécifique avec la géométrie interne appropriée de Condensateurs de laboratoire .

Variations architecturales des condenseurs en verre pour les systèmes de reflux et de distillation

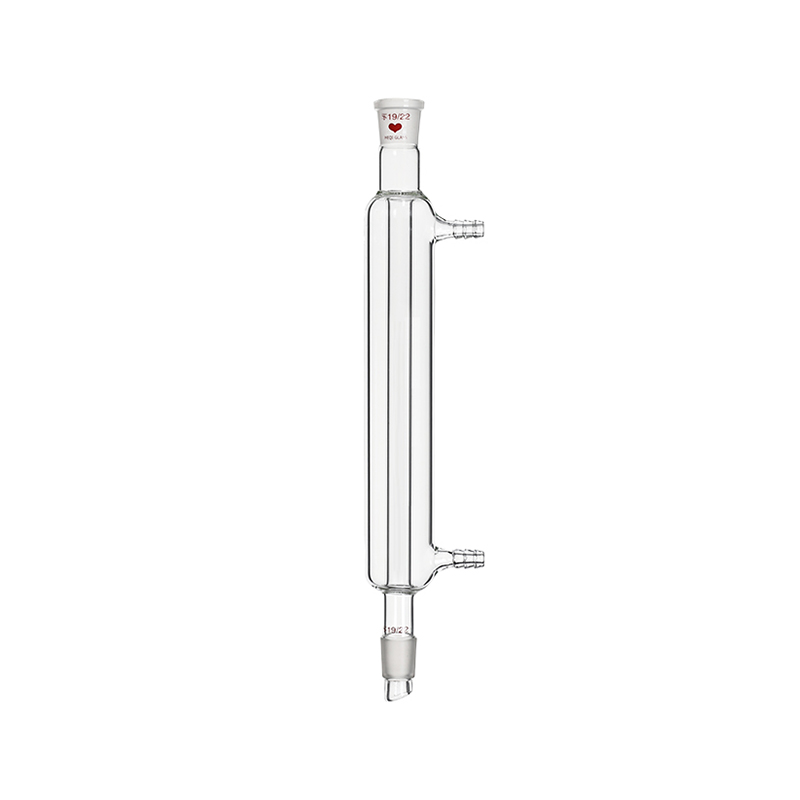

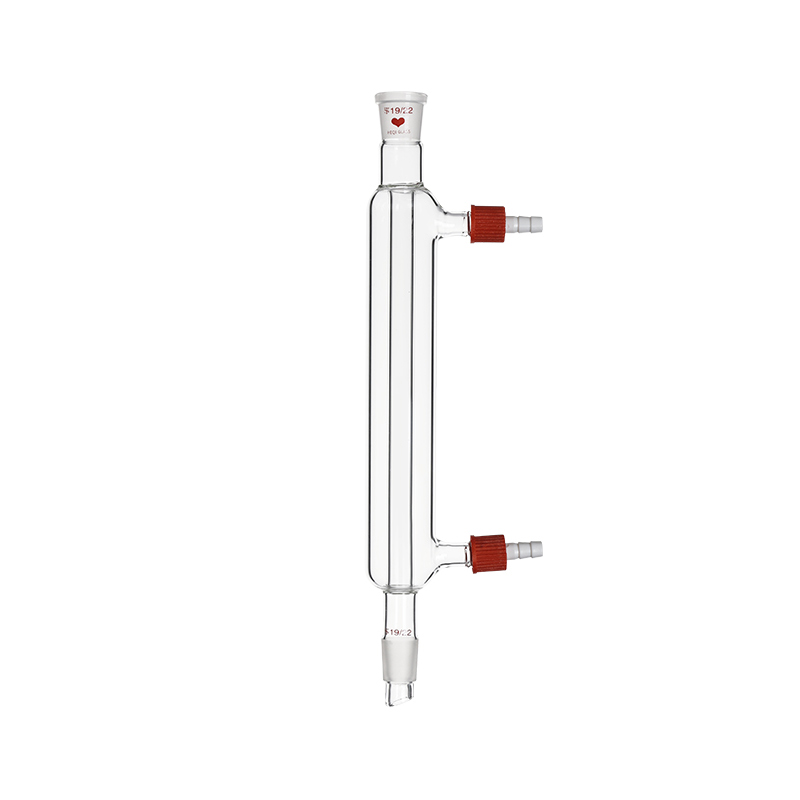

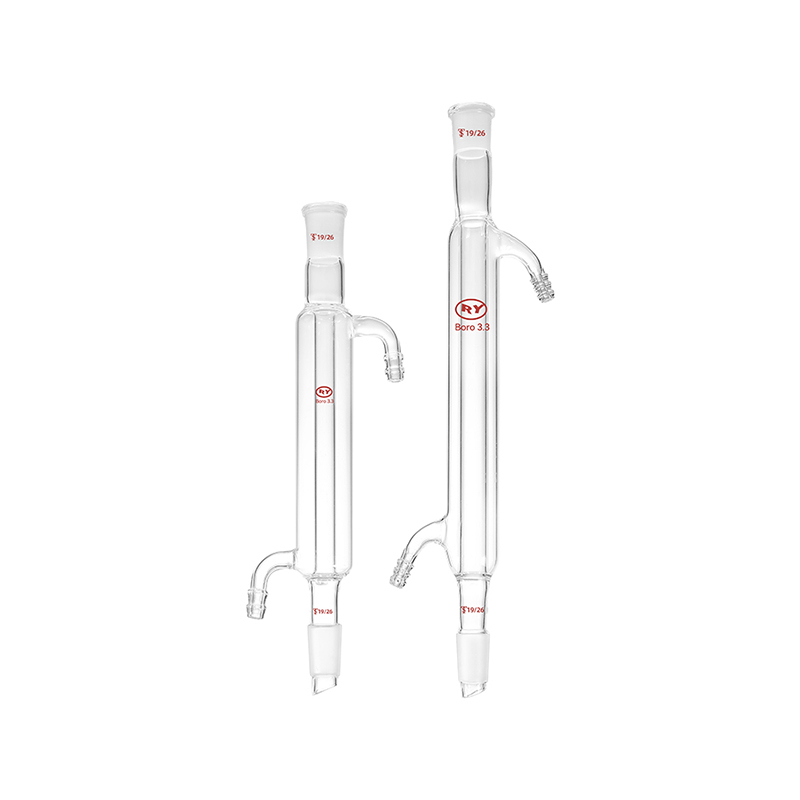

Différents processus chimiques nécessitent des variations architecturales spécifiques dans la conception du condenseur en verre. Le condenseur Liebig représente la conception classique à tube droit et à chemise, offrant une voie simple pour les distillats non volatils et une récupération simple des solvants où des vitesses de refroidissement modérées sont suffisantes. Sa structure linéaire facilite un nettoyage facile et une rétention de liquide minimale, ce qui en fait une norme fiable pour les configurations de base de distillation par lots. Cependant, lors de la manipulation de solvants très volatils ou lors d'opérations de reflux nécessitant de longs temps de réaction, des géométries de surface plus avancées sont nécessaires pour éviter la perte de solvant.

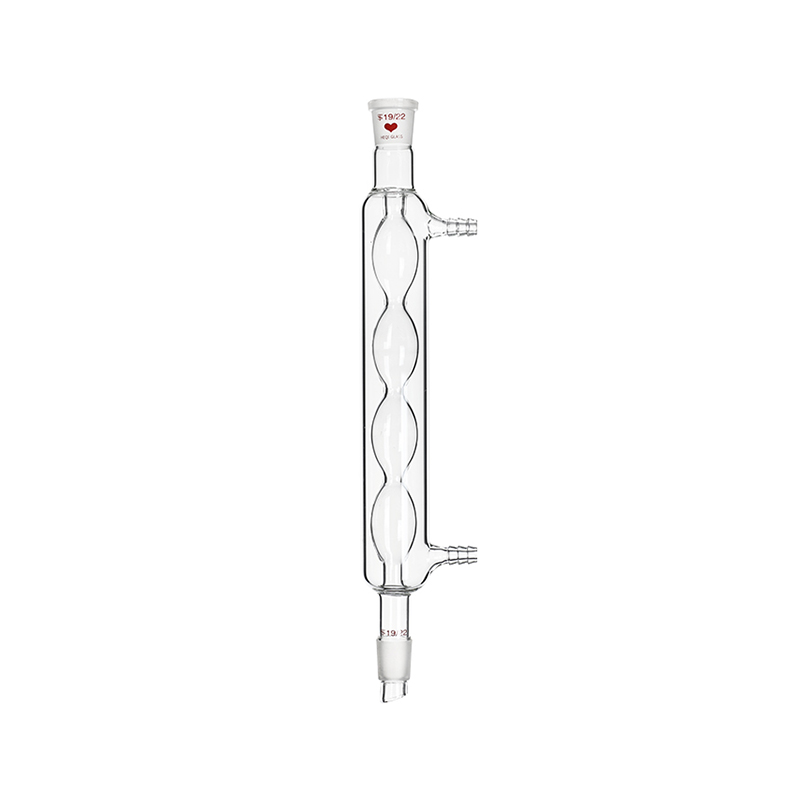

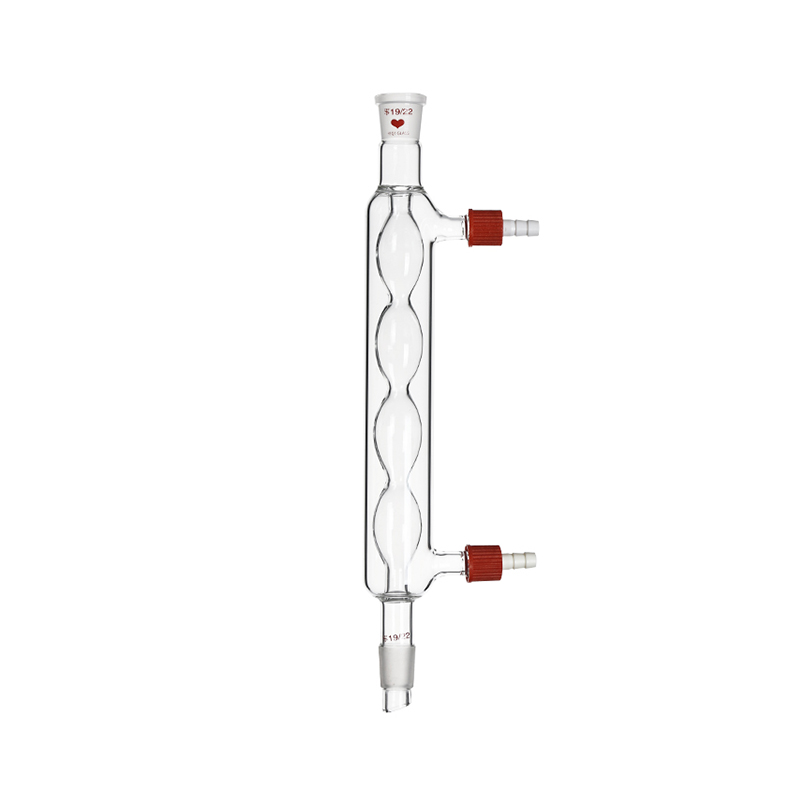

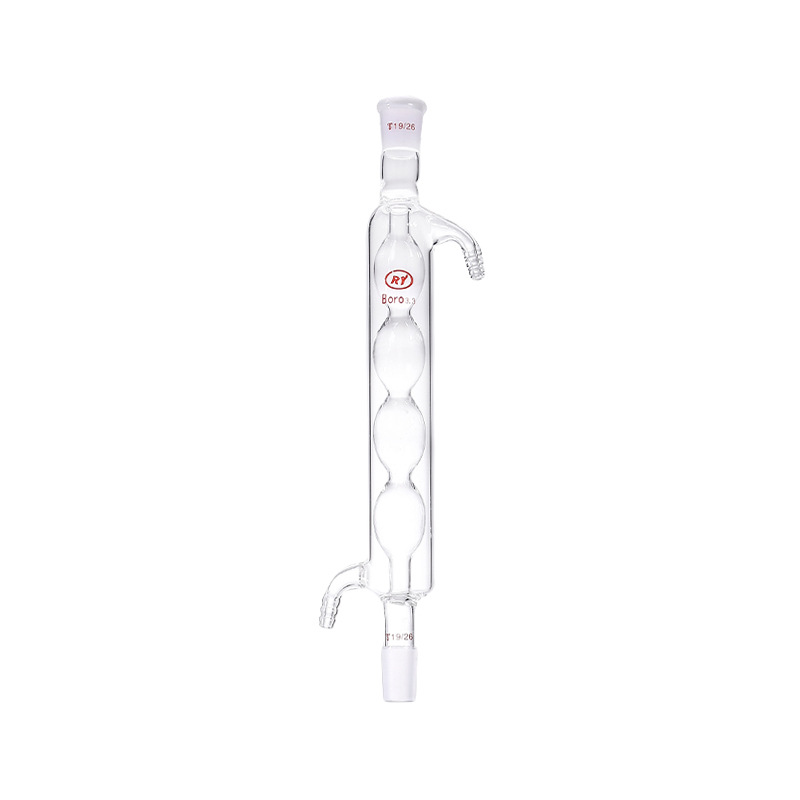

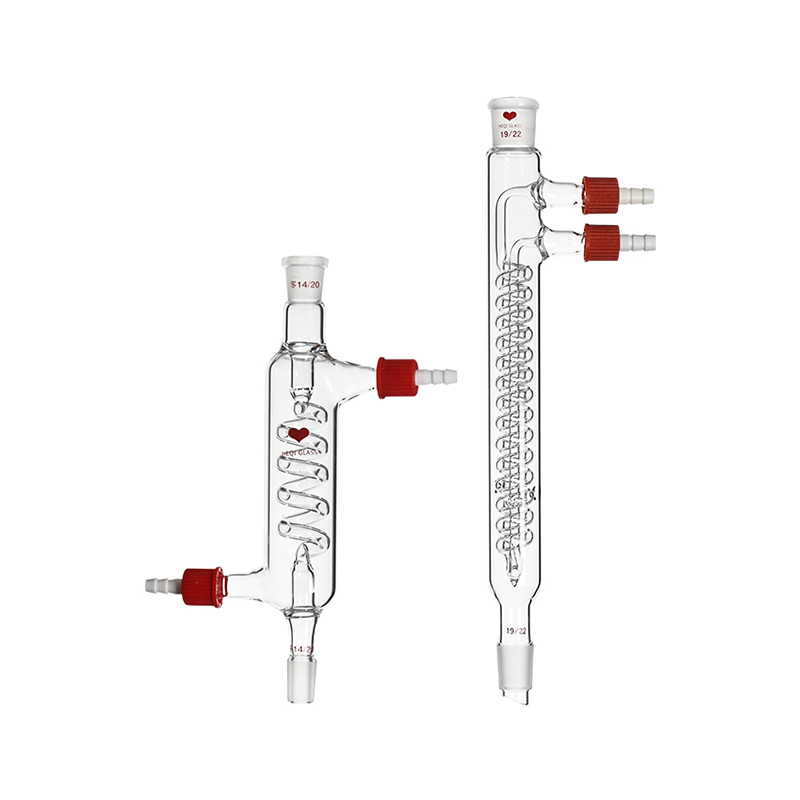

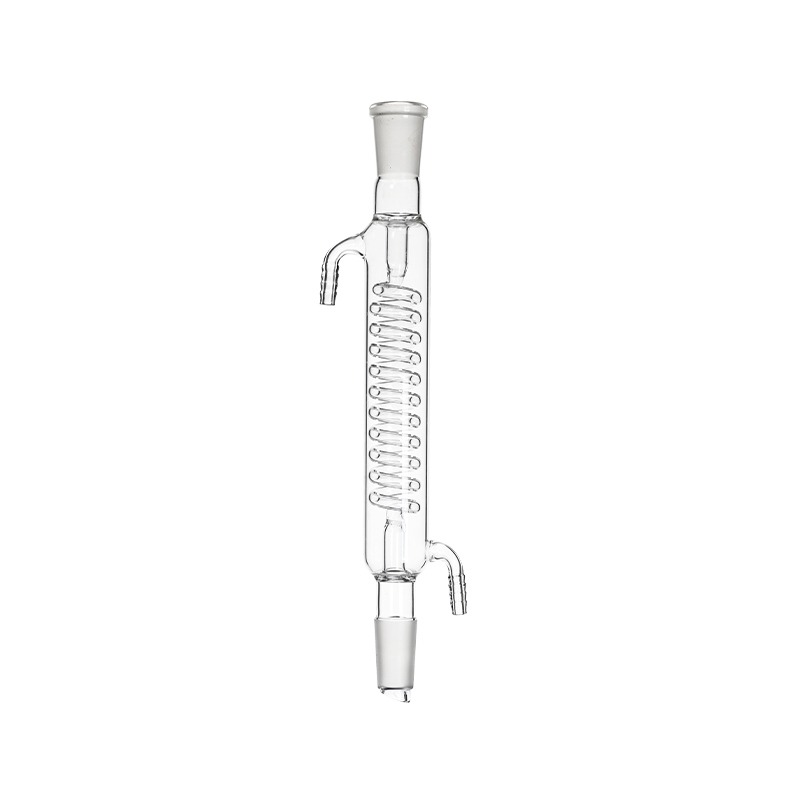

Le condenseur Allihn intègre une série d'ampoules en verre internes qui élargissent la surface disponible tout en créant de douces chambres d'expansion de vapeur. Cette conception est largement utilisée pour les applications de reflux où le condensat liquide retourne continuellement vers le ballon bouillant. Pour les processus exigeant une efficacité d'échange thermique maximale dans un espace compact, le condenseur Graham utilise un serpentin interne en spirale à travers lequel circule la vapeur, entourée d'un liquide de refroidissement circulant dans l'enveloppe extérieure. À l'inverse, le condenseur Dimroth comporte un serpentin de refroidissement interne à travers lequel le liquide de refroidissement circule, tandis que la vapeur traverse la chambre extérieure de la chemise. La configuration Dimroth est particulièrement efficace pour le reflux à haut débit car du condensat se forme sur la surface extérieure du serpentin interne, s'égouttant directement du centre de l'appareil sans traverser les parois extérieures ni obstruer la vapeur entrante.

Excellence de la fabrication d'une usine de condensateurs de laboratoire établie

La production d’équipements de verre chimique capables de supporter des flux de travail exigeants en laboratoire et industriels nécessite une infrastructure de fabrication avancée et des contrôles des matériaux. Verrerie Cie., Ltd de Shanghai Heqi. apporte une expertise technique approfondie à la production d’instruments en verre standardisés. Fondée en mars 2002, la société est un acteur majeur Fabricants de condensateurs de laboratoire en Chine et usine de condenseurs de laboratoire. Au fil des années, l'entreprise a établi des bases de production modernes dans des régions industrielles clés, notamment Songjiang, Chengdu, Jiaxing et Yancheng. En intégrant l'ingénierie mécanique, l'artisanat du verre spécialisé et des pratiques de gestion modernes, l'entreprise est passée du soufflage de verre manuel traditionnel aux lignes de production industrielles mécanisées et semi-mécanisées, réduisant considérablement les coûts unitaires tout en améliorant la précision dimensionnelle et la cohérence structurelle.

Le contrôle qualité dans la fabrication des condenseurs en verre se concentre sur le maintien d’une épaisseur de paroi uniforme et l’élimination des contraintes mécaniques internes induites lors du formage à chaud. Shanghai Heqi Glassware Co., Ltd. utilise des machines de tour de verre automatisées et des fours de recuit contrôlés par ordinateur pour garantir que chaque joint de verre rodé, bras latéral et bobine interne répond à des tolérances dimensionnelles strictes. Pour respecter son engagement de service principal consistant à passer un appel, nous nous occupons du reste, l'entreprise complète sa gamme de produits manufacturés en fournissant des instruments en verre de haute qualité, des consommables de laboratoire et des équipements expérimentaux provenant de grandes marques nationales et mondiales. Grâce à des réserves de stocks substantielles, une logistique de distribution rapide et un support technique complet, la société sert de partenaire opérationnel complet pour les laboratoires d'analyse, les établissements d'enseignement et les centres de recherche industrielle.

Analyse comparative des géométries des condenseurs en verre en chimie des procédés

Pour aider les responsables des achats des installations et les principaux chimistes à spécifier la verrerie appropriée pour les flux de travail de synthèse et de purification, le tableau suivant détaille les principales caractéristiques de performance et la portée opérationnelle pratique des principales conceptions de condenseurs.

Pourquoi les condenseurs de laboratoire conçus avec précision sont-ils essentiels pour la distillation et la synthèse à l’échelle pilote ?

La mise à l'échelle des réactions chimiques depuis la recherche sur laboratoire jusqu'à la production en usine pilote présente des défis physiques importants en termes d'efficacité du transfert de chaleur, de stabilité mécanique et de sécurité du système. À mesure que les volumes de réaction passent de millilitres à des dizaines de litres, le rapport volume/surface change considérablement, ce qui impose des exigences accrues aux appareils d'évacuation de la chaleur secondaire. Les condenseurs de laboratoire conçus avec précision servent de barrières de contrôle thermique critiques dans les assemblages de synthèse à l'échelle pilote, garantissant que les flux de vapeur énergétique générés par des réacteurs en verre de grand volume ou des évaporateurs industriels sont entièrement condensés avant d'atteindre les pompes à vide ou les collecteurs d'échappement des processus.

Dans les environnements à l'échelle pilote, les condenseurs en verre doivent s'interfacer de manière transparente avec des cadres de support complexes, des capteurs de température électroniques, des agitateurs motorisés et des systèmes de dosage de liquides. Une défaillance de l’intégrité structurelle du condenseur ou de l’étanchéité des joints peut entraîner des fuites de produits chimiques dangereuses, une contamination du produit ou un effondrement catastrophique du vide. Par conséquent, les composants en verre industriel sont fabriqués à partir de verre borosilicaté trois virgule trois de haute pureté, un matériau caractérisé par un coefficient de dilatation thermique extrêmement faible, une résistance élevée aux attaques d'acides et de solvants et une clarté mécanique exceptionnelle pour l'observation des processus physiques.

Intégration de composants en verre personnalisés avec un équipement de réaction à l'échelle pilote

La chimie à l'échelle pilote repose sur des configurations d'équipement modulaires qui peuvent être rapidement adaptées pour une synthèse personnalisée, un retrait de solvant ou une séparation fractionnée. Les usines de réaction en verre à grande échelle utilisent des têtes de cuve à chemise équipées de couvercles en verre multi-orifices qui accueillent des séparateurs de reflux, des entonnoirs d'addition de liquide, des séparateurs de phases et des condenseurs verticaux robustes. Lors de la sélection de composants pour ces grands assemblages, la charge mécanique sur les joints coniques standard et les raccords à brides sphériques devient une préoccupation majeure en matière d'ingénierie. Les condenseurs en verre lourd remplis de fluide de refroidissement en circulation exercent des forces en porte-à-faux importantes qui doivent être compensées par des treillis de support métalliques spécialisés et des raccords en PTFE soulageant les contraintes.

La personnalisation des composants en verre est fréquemment nécessaire pour optimiser les chemins de fluides dans des configurations d'installations uniques. La verrerie standard du catalogue peut ne pas s'adapter aux contraintes d'espace aérien existantes ou aux emplacements de collecteurs de circulation spécialisés. Un fabricant spécialisé de condenseurs de laboratoire travaille directement avec les ingénieurs de procédés pour modifier les angles des ports, étendre les surfaces internes des serpentins, incorporer des enveloppes de refroidissement doubles ou intégrer des puits de capteurs de température localisés. Ces adaptations sur mesure garantissent que le flux de fluide reste libre, que les chutes de pression sont minimisées dans les trains de distillation sous vide poussé et que les condensats liquides s'écoulent proprement dans les cuves de traitement sans stagnation.

Intégrité des matériaux et normes de fabrication mécanique dans les systèmes à vide poussé

L'exploitation des processus de distillation chimique sous pression réduite modifie le comportement d'ébullition des mélanges, permettant la séparation thermique de composés sensibles à la température à des températures de fonctionnement plus basses. La distillation sous vide impose des exigences physiques sévères sur l’intégrité structurelle des instruments en verre. Dans des conditions de vide profond, tout déséquilibre de pression atmosphérique, rayure microscopique de surface ou microfracture à l'intérieur de la paroi de verre peut initier une concentration de contraintes structurelles. Par conséquent, les condenseurs en verre destinés au service sous vide sont soumis à une analyse rigoureuse des contraintes à l'aide de polariscopes à lumière polarisée pour vérifier la relaxation complète des contraintes pendant la phase de recuit post-fabrication.

Les joints de précision en verre dépoli représentent un autre point critique de la fiabilité mécanique des systèmes à vide. Les joints coniques standard tels que la taille vingt-quatre quarante ou la taille vingt-neuf trente-deux doivent présenter une rondeur géométrique et une surface lisse presque parfaites pour maintenir des joints étanches sans application excessive de graisse pour joints, qui peut contaminer les produits de réaction purs. Les usines de verre industrielles modernes utilisent un équipement de meulage CNC automatisé pour produire des surfaces de joint givrées uniformes qui peuvent accueillir des manchons en fluoropolymère sans graisse ou des joints toriques de précision. Ces connexions sans fuite empêchent l'entrée d'air, maintiennent une profondeur de vide stable et assurent un contrôle précis de la température tout au long de la collecte des fractions volatiles.

R&D avancée et fabrication sur mesure par un fabricant de condensateurs de laboratoire dédié

La fabrication chimique complexe et le développement pharmaceutique nécessitent des partenaires d'équipement capables d'aller au-delà de la simple distribution de composants pour fournir des solutions de processus entièrement intégrées. Shanghai Heqi Glassware Co., Ltd. a étendu ses capacités technologiques en constituant une équipe de R&D spécialisée composée de spécialistes chevronnés en R&D chimique, en conception et traitement mécaniques et en ingénierie de contrôle électronique. Pour soutenir la fabrication avancée et la fabrication d'équipements personnalisés, l'entreprise a créé trois ateliers industriels spécialisés dédiés au soufflage technique du verre, au travail des métaux et à l'assemblage final des équipements.

Ces installations de production intégrées fabriquent une gamme complète d'équipements à petite et à échelle pilote, notamment des réacteurs en verre à double enveloppe, des évaporateurs rotatifs, des systèmes de distillation fractionnée, des bains circulants à haute et basse température, des pompes à vide industrielles, des agitateurs aériens et des instruments d'analyse UV. Tirant parti de ses capacités internes en matière de conception conceptuelle, d'usinage de précision et de fabrication de composants en verre sur mesure, Shanghai Heqi Glassware Co., Ltd. améliore continuellement les mesures de qualité des produits et les normes de prestation de services. En offrant une assistance technique directe et des conceptions d'équipements personnalisées, la société fournit des solutions techniques sur mesure aux entreprises de chimie fine, aux laboratoires de synthèse pharmaceutique et aux instituts de recherche avancés du monde entier.

FAQ :

Quels sont les principaux critères de choix entre un condenseur Liebig et un condenseur Dimroth pour le reflux organique continu ?

Le choix entre un condenseur Liebig et Dimroth pour le reflux continu dépend principalement du volume de vapeur, du point d'ébullition du solvant et de l'efficacité d'extraction thermique requise. Le condenseur Liebig est doté d'une simple chambre à air droite refroidie par une chemise d'eau extérieure. Bien qu'efficace pour une simple distillation vers le bas de liquides à point d'ébullition élevé, sa surface limitée le rend inefficace pour le reflux vertical où les vapeurs à grande vitesse peuvent facilement contourner la paroi froide et s'échapper dans l'atmosphère. Le condenseur Dimroth contient un serpentin interne à double spirale à travers lequel circule le liquide de refroidissement, entouré par le flux de vapeur dans le corps principal. Cette géométrie présente une surface nettement plus grande pour le flux de vapeur et crée une turbulence thermique interne. Le condensat se forme directement sur le serpentin central et s'égoutte au centre du ballon bouillant, empêchant ainsi le liquide de s'accumuler le long des parois du joint en verre dépoli. Pour la synthèse organique continue impliquant des solvants volatils, le condenseur Dimroth offre une efficacité d'échange thermique bien supérieure et empêche la perte de solvant bien plus efficacement qu'une conception Liebig.

Comment la direction du flux de fluide affecte-t-elle les performances de transfert de chaleur lors du raccordement de l'eau de refroidissement à un condenseur en verre ?

Le liquide de refroidissement doit toujours entrer par le port de connexion le plus bas d'un condenseur en verre et sortir par le port de connexion le plus haut. Cette orientation du flux de bas en haut garantit que la chemise de refroidissement reste complètement remplie de liquide à tout moment, éliminant ainsi les bulles d'air emprisonnées qui autrement créeraient des points chauds non refroidis sur la surface du verre. De plus, l'acheminement du fluide de bas en haut établit un profil d'échange thermique à contre-courant par rapport au flux descendant de condensat et au mouvement ascendant de vapeur chaude. À mesure que la vapeur chaude monte à travers l'appareil, elle rencontre des températures de chemise de plus en plus froides, maintenant un gradient thermique constant sur toute la longueur de l'instrument. Le raccordement des tuyaux de fluide à l'envers, avec le liquide de refroidissement entrant par le haut, provoque une cascade rapide du fluide vers le bas de la chemise par gravité sans remplir tout le volume, ce qui réduit considérablement l'efficacité du refroidissement et risque de provoquer un choc thermique sur la structure en verre.

Quelles pratiques de maintenance préventive protègent les condenseurs en verre des chocs thermiques et du tartre interne ?

Prolonger la durée de vie opérationnelle des condenseurs en verre nécessite une attention systématique aux limites de température, à la pureté du fluide et à la manipulation physique. Un choc thermique se produit lorsque le verre subit des changements de température localisés rapides au-delà de la tolérance du matériau. Pour éviter les fissures thermiques, les opérateurs ne doivent jamais introduire de liquide de refroidissement glacé dans un condenseur sec déjà exposé à de la vapeur chaude, ni appliquer de la vapeur à haute température sur un corps en verre froid. Le flux de liquide de refroidissement doit être initié avant de chauffer le flacon de réaction. De plus, l'eau dure utilisée dans les systèmes de refroidissement en boucle ouverte peut déposer du calcium et du tartre minéral à l'intérieur de l'enveloppe de refroidissement étroite, réduisant ainsi l'efficacité du transfert de chaleur et limitant le débit de fluide au fil du temps. Le lavage périodique des enveloppes internes avec une solution acide légèrement diluée dissout les dépôts minéraux sans endommager la matrice en verre borosilicaté. Rincer soigneusement la veste avec de l'eau distillée après le nettoyage à l'acide pour éliminer les ions résiduels.

Quels sont les avantages mécaniques du verre borosilicaté trois virgule trois dans la fabrication de verrerie de distillation à l'échelle pilote ?

Le verre borosilicaté trois points trois est le matériau standard de l'industrie pour les appareils chimiques à l'échelle pilote en raison de sa résistance chimique exceptionnelle, de sa haute endurance thermique et de sa stabilité mécanique. Cette formulation de verre contient des proportions élevées de silice et de trioxyde de bore, ce qui entraîne un coefficient de dilatation thermique extraordinairement faible d'environ trois virgule trois fois dix à la puissance six moins par Kelvin. Ce comportement de dilatation minimal permet aux composants en verre à grande échelle de supporter de fortes variations de température sans développer de contrainte thermique interne. Chimiquement, le verre borosilicaté est pratiquement inerte vis-à-vis de l'eau, des solutions salines neutres, des solvants organiques et des acides forts, à l'exception de l'acide fluorhydrique, de l'acide phosphorique concentré à températures élevées et des alcalis caustiques forts. Sa transparence optique permet aux chimistes de procédés de surveiller visuellement la formation de films liquides, les changements de couleur, la vigueur d'ébullition et la séparation de phases à l'intérieur de l'appareil en temps réel.

Comment les tailles de joints en verre dépoli et les raccords à bride en verre personnalisés permettent-ils un fonctionnement sous vide sans fuite ?

Le maintien de conditions de vide poussé dans les équipements de séparation chimique nécessite des tolérances géométriques précises à toutes les interfaces de connexion du verre. Les joints en verre dépoli coniques standard reposent sur un angle de conicité précis de un à dix qui crée un ajustement serré lors de l'accouplement. Dans les applications sous vide, les surfaces de joint rectifiées CNC de précision assurent un contact uniforme sur toute la surface du sol, empêchant ainsi les micro-canaux par lesquels l'air atmosphérique peut s'infiltrer dans l'espace de traitement. Pour les condenseurs à plus grande échelle pilote où les diamètres de joint dépassent cinquante millimètres, des brides en verre plates ou sphériques avec des joints en fluoropolymère et des pinces en acier inoxydable à dégagement rapide remplacent les joints coniques standard. Les connexions à bride répartissent uniformément la force de serrage mécanique autour du périmètre de l'interface du verre, empêchant ainsi les fissures sous contrainte causées par la liaison des joints tout en offrant une étanchéité sous vide supérieure sous de lourdes charges structurelles.

Quels facteurs déterminent la capacité maximale de traitement de la vapeur d'un condenseur en verre avant que la colonne ne soit noyée ?

La capacité maximale de vapeur est déterminée par la surface de la section transversale interne du trajet de la vapeur, la surface de l'enceinte de refroidissement, la différence de température entre la vapeur et le liquide de refroidissement et le taux de drainage du fluide du condensat. L'inondation de la colonne se produit lorsque le volume de vapeur ascendante génère une force cinétique suffisante pour bloquer le flux gravitationnel descendant du condensat liquide, provoquant ainsi une accumulation de liquide à l'intérieur du corps du condenseur. Pour éviter les inondations, les ingénieurs des installations doivent calculer les taux de génération de vapeur attendus en fonction de la puissance absorbée du manteau chauffant et de l'enthalpie de vaporisation du solvant. Si la génération de vapeur dépasse la capacité de drainage hydraulique d'une conception de joint ou de serpentin donnée, les opérateurs doivent passer à une taille de joint plus grande, passer à une géométrie interne à plus faible résistance telle qu'une conception Dimroth, ou réduire l'apport d'énergie thermique au ballon du rebouilleur.
